西安平頂鏈，平頂鏈輸送線的支腿部分、輸送線主體的介紹

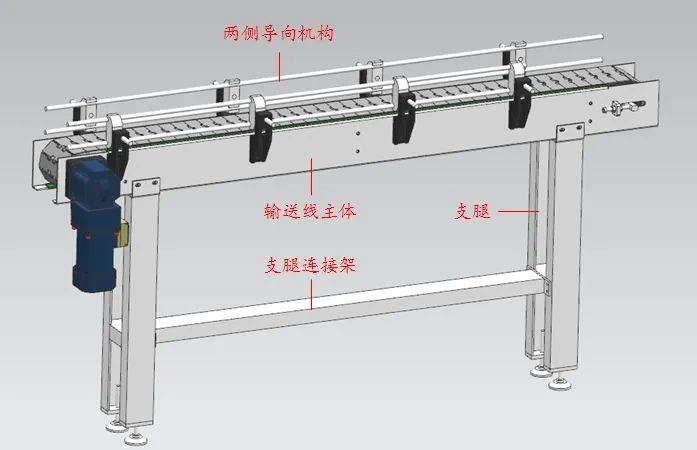

將上圖中的輸送線從下到上，分為了三個主體機構：支腿部分、輸送線主體和導向機構，然后依次來分析一下。
一、支腿部分
兩側支腿和中間的支腿連接架都是由槽鋼制作，中間連接架兩端固定在支腿上，起到增加穩固性的作用。然后兩側支腿再通過連接鈑金固定在輸送線主體上。
二、輸送線主體
1、先來說一下鏈板

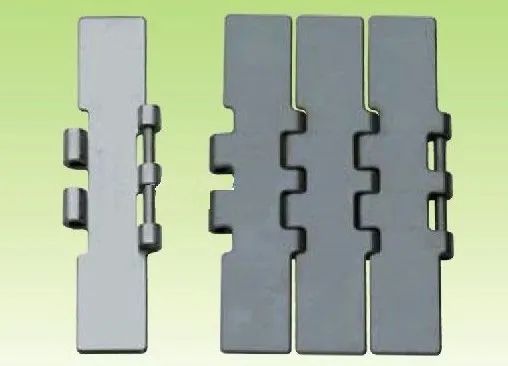

鏈板屬于標準件，而上圖中的鏈板是單鉸的，當鏈板超過一定的寬度，就會是雙鉸的，就是下面這種：
鏈板根據材質的不同，分為不銹鋼和POM的，不銹鋼強度高，但有的產品會怕磨損，所以這時候就需要用到POM材質的鏈板。

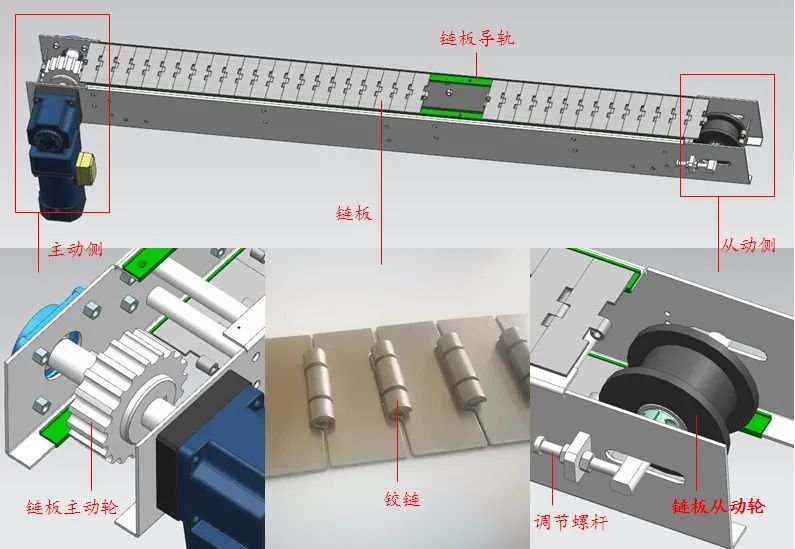

2、主動側和從動側
① 主動側的鏈輪類似齒輪，鏈輪上的槽是用來卡住鏈板上鉸鏈的；
② 從動側鏈輪的兩邊臺階可以卡住鉸鏈兩側，用于限位；
③ 從動側的調節螺桿，用于張緊鏈板。

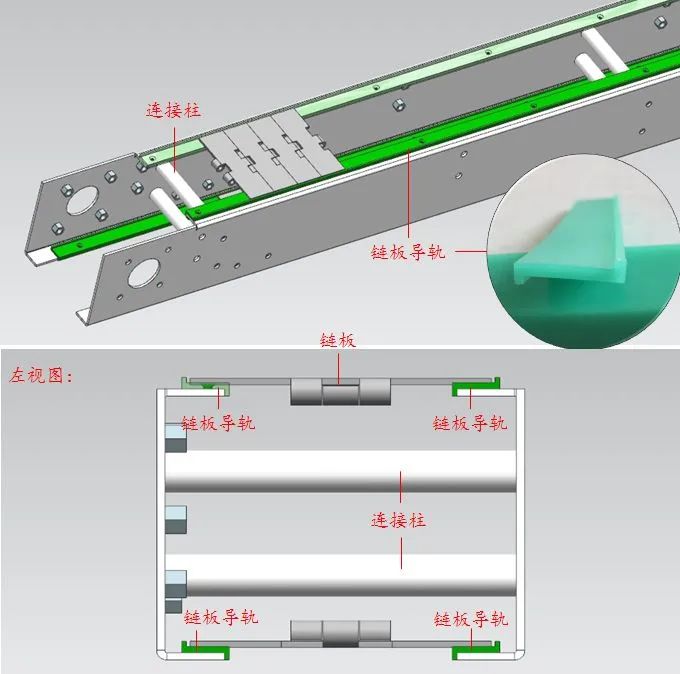

3、鏈板導軌
鏈板導軌為標準件，它的作用是承托鏈板；連接柱用來將左右兩側的輸送線主體連接在一起，起到加固的作用。
三、導向機構

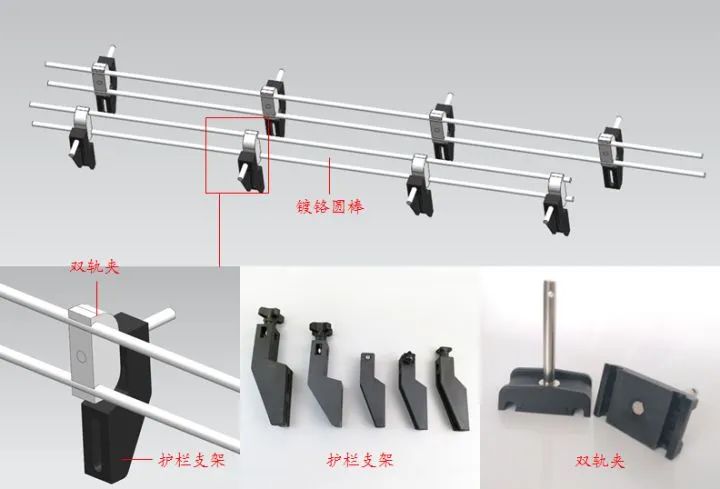

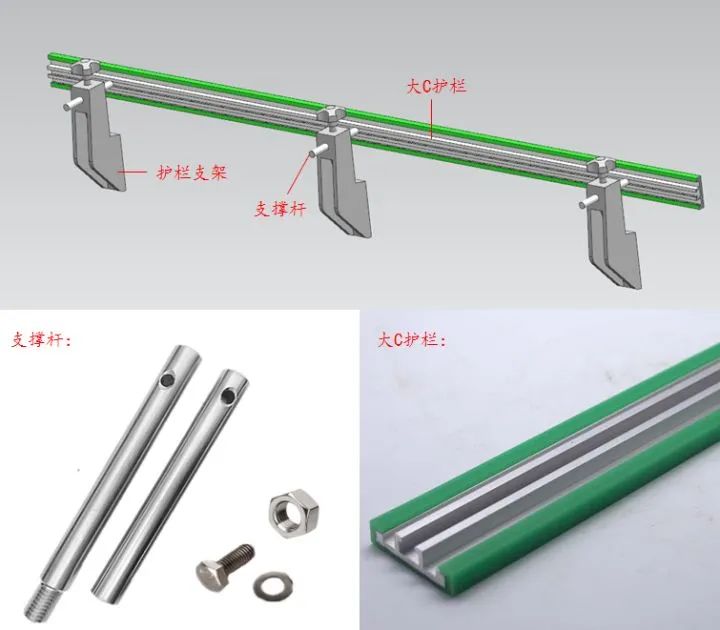

除了上面圓棒型的導向機構，還有一種：
兩種導向方式，可以根據自己的使用工況來進行選擇。
